5. Alimentation et VRM : topologies, ondulations et normes

Cette unité détaille l’alimentation des systèmes haute performance : topologie VRM (Buck converter), ondulation (ripple), VRM multi-phase à contrôle DSP, matériaux de dissipation thermique et refroidissement par immersion, puis les normes d’alimentation (ATX12VO, ATX 3.0/3.1, EPS12V) et les certifications (80 PLUS, Cybenetics).

Le convertisseur Buck : topologie de base du VRM

Un VRM (Voltage Regulator Module) alimentant un CPU ou GPU est un convertisseur abaisseur (Buck) : il transforme le rail 12 V du bloc d’alimentation en une tension bien plus basse (typiquement 0,8 à 1,4 V pour un CPU moderne) tout en fournissant des courants très élevés (centaines d’ampères).

Principe : un MOSFET High-Side se ferme brièvement pour charger une inductance à partir du rail 12 V, puis s’ouvre ; un MOSFET Low-Side (topologie synchrone) se ferme pour fournir un chemin de recirculation du courant. Un condensateur de sortie lisse la tension résultante

.

L’ondulation (ripple)

La tension de sortie oscille légèrement autour de sa valeur cible — c’est l’ondulation (ripple). La fréquence de coupure du filtre LC est :

f_c = 1 / (2π × √(L × C))

Plus L et C sont grands, plus l’ondulation résiduelle est faible, mais plus le temps de réponse du VRM aux variations brutales de charge est lent.

VRM multi-phase et DSP

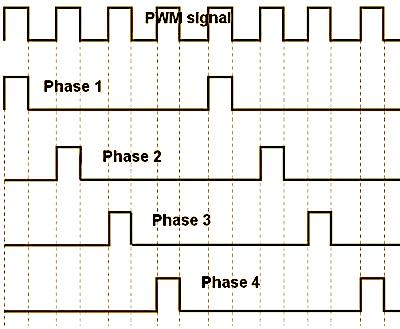

Les VRM haut de gamme utilisent une topologie multi-phase (16, 20 phases ou plus) : chaque phase est un circuit Buck complet, mais leurs signaux de commande sont décalés uniformément en phase. L’entrelacement résultant réduit l’ondulation composite d’un facteur N (N = nombre de phases).

Les VRM modernes utilisent des contrôleurs DSP pour ajuster dynamiquement le nombre de phases actives selon la charge : en charge légère, seules 2 ou 4 phases restent actives, optimisant le rendement en évitant de commuter inutilement les phases supplémentaires.

Dissipation thermique et choix des matériaux

La conductivité thermique gouverne le choix des matériaux de dissipation :

• Cuivre pur : ≈400 W/(m·K) — matériau de référence pour les cold plates (contact direct avec le die)
• Argent : ≈428 W/(m·K) — légèrement supérieur, réservé aux pâtes thermiques haut de gamme
• Aluminium : ≈247 W/(m·K) — moins performant mais léger et économique, utilisé pour les ailettes de radiateur où la surface d’échange prime sur la conductivité

Refroidissement par immersion

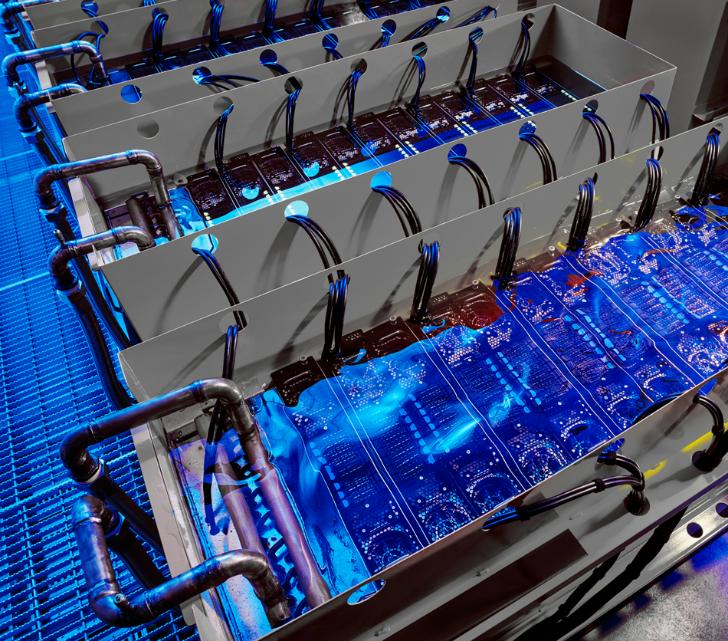

Le refroidissement par immersion plonge l’intégralité de la carte mère dans un fluide diélectrique



(huile minérale ou fluide fluoré comme le Novec de 3M). Ces fluides sont impérativement diélectriques — leur résistivité électrique élevée prévient tout court-circuit — et chimiquement stables pour ne pas attaquer les composants.

Normes d’alimentation

ATX12VO et ATX 3.0/3.1

L’ATX12VO (12V Only) supprime les rails 3,3 V et 5 V du bloc d’alimentation : ces tensions sont générées par des convertisseurs DC-DC sur la carte mère. L’ATX 3.0 (mars 2022) a introduit le connecteur 12VHPWR pour les GPU haute puissance. Des cas documentés de connecteurs fondus ont conduit à l’ATX 3.1 (septembre 2023) avec le connecteur 12V-2×6 corrigeant le défaut des broches de détection.

EPS12V — la norme serveur

L’EPS12V est le standard d’alimentation pour serveurs, certifié pour une utilisation 24/7/365 en charge continue, avec une densité de courant plus élevée sur les connecteurs et des composants de qualité industrielle.

80 PLUS et Cybenetics

Les certifications 80 PLUS mesurent le rendement à 20 %, 50 % et 100 % de charge. La certification Cybenetics est bien plus poussée

: jusqu’à 1450 points de mesure (ETA — efficacité), mesure de la puissance vampire (<0,25 W requis), efficacité du rail 5VSB, et certification acoustique LAMBDA (7 niveaux de Standard à A++).
