4. Bus et interconnexions : PCIe, CXL et NVLink

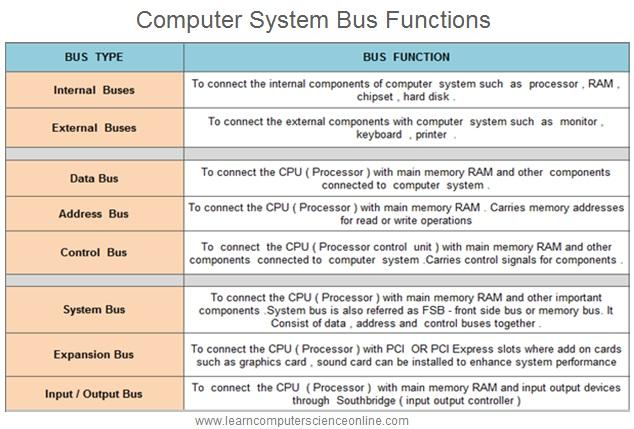

Cette unité couvre les bus et interconnexions haute performance : PCIe dans sa dimension électrique et ses générations de 3.0 à 7.0, le Root Complex et la gestion DMA/IOMMU, CXL (Compute Express Link) avec ses trois sous-protocoles, et NVLink/NVSwitch pour les architectures multi-GPU.

PCIe — la couche électrique

PCIe transmet chaque bit sur une paire de fils en signalisation différentielle : l’information est portée par la différence de tension entre les deux fils, ce qui annule une grande partie du bruit électromagnétique capté en commun. Chaque lane comporte une paire TX et une paire RX

pour une communication bidirectionnelle simultanée.

Diaphonie et couche physique du PCB

La diaphonie (crosstalk) est le phénomène par lequel le signal d’une lane induit un courant parasite dans une lane adjacente, par couplage capacitif ou inductif. Sur les cartes mères PCIe 5.0 (32 GT/s) et au-delà, la marge de tolérance au bruit est si faible que le moindre défaut de routage peut corrompre le signal. La solution est l’usage d’un prepreg à faible constante diélectrique (Dk <0,005) combiné à un plan de masse multicouche, maintenant une impédance différentielle contrôlée (85 Ω ou 100 Ω).

Bande passante PCIe par génération

Génération | Débit/lane | Encodage     | x16 (1 sens) | x16 (bidir.)
PCIe 3.0   |  8 GT/s    | 128b/130b    |  15,75 Go/s  |   31,5 Go/s
PCIe 4.0   | 16 GT/s    | 128b/130b    |   32 Go/s    |   64 Go/s
PCIe 5.0   | 32 GT/s    | 128b/130b    |   64 Go/s    |  128 Go/s
PCIe 6.0   | 64 GT/s    | PAM4 + FLIT  |  128 Go/s    |  256 Go/s
PCIe 7.0   |128 GT/s    | PAM4 + FLIT  |  256 Go/s    |  512 Go/s

PCIe 6.0 abandonne le PAM2 (NRZ) pour le PAM4 (4 niveaux de tension, 2 bits par symbole) avec un encodage FLIT de 256 octets intégrant la FEC (correction d’erreur). PCIe 7.0 (finalisée juin 2025, produits attendus 2027-2029) porte la fréquence à 32 GHz.

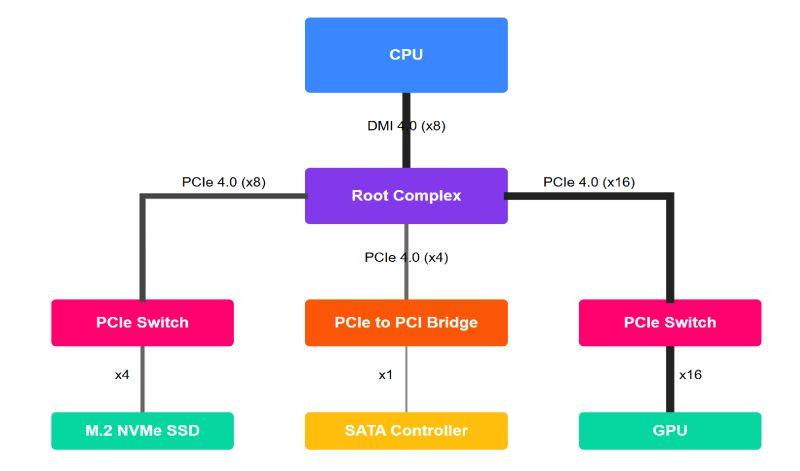

Root Complex, TLP et IOMMU

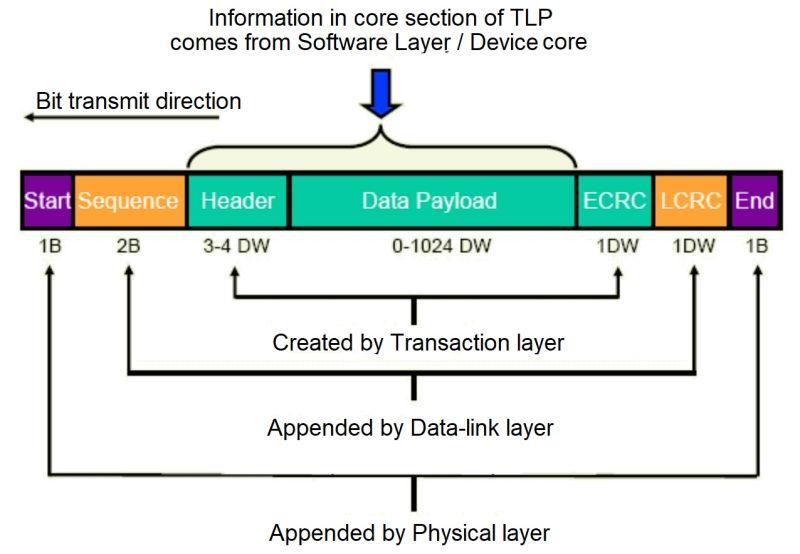

Le Root Complex est le pont entre le CPU et l’ensemble du sous-système PCIe. Il gère les TLP (Transaction Layer Packets), l’unité de base de toute transaction PCIe

: lecture, écriture, message. Dans un système multi-GPU, le Root Complex arbitre les requêtes DMA concurrentes

selon la Traffic Class (TC) et le Virtual Channel (VC).

L’IOMMU agit comme un MMU dédié aux périphériques : elle traduit les adresses bus en adresses physiques réelles et rejette toute transaction sortant des tampons mémoire alloués au périphérique. Cela bloque les attaques DMA (un périphérique PCIe compromis lisant ou écrivant arbitrairement en mémoire noyau).

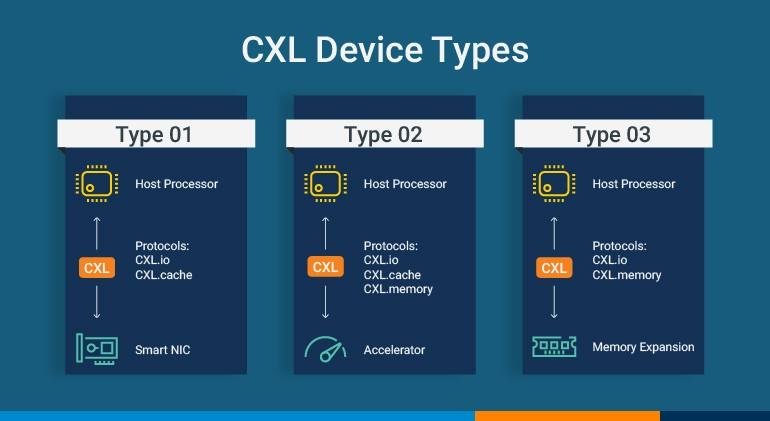

CXL — Compute Express Link

CXL réutilise la couche PHY du PCIe 5.0/6.0 (mêmes connecteurs), mais superpose un protocole de cohérence de cache

. Il définit trois sous-protocoles :

• CXL.io : équivalent fonctionnel du PCIe classique (découverte, configuration, DMA non cohérent)
• CXL.cache : permet à un accélérateur ou FPGA de mettre en cache des lignes mémoire de l’hôte de façon cohérente avec les caches CPU
• CXL.mem : permet au CPU d’accéder à la mémoire physiquement attachée à un périphérique CXL comme s’il s’agissait de sa propre mémoire locale (memory pooling)

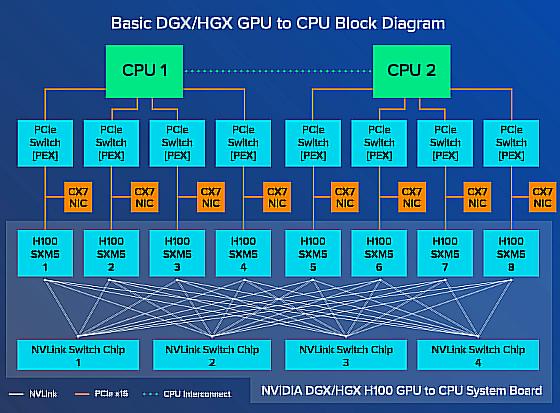

NVLink et NVSwitch

NVIDIA NVLink est une interconnexion propriétaire GPU-GPU offrant une bande passante bidirectionnelle bien supérieure au PCIe (NVLink 4.0 : 900 Go/s bidirectionnel entre deux GPU H100, vs ≈128 Go/s pour PCIe 5.0 x16). NVSwitch est un fabric de commutation connectant tous les GPU d’un serveur en full-mesh : chaque GPU communique directement avec tous les autres sans passer par le CPU. Dans un DGX H100 (8 GPU), la bande passante totale du fabric NVSwitch atteint 7,2 To/s.
